Düsen Rainbird

Rain Bird Düsen sind eigentlich das Herzstück jeder automatischen Gartenbewässerung. Sie bestimmen, wie gleichmäßig, sparsam und gezielt das Wasser auf Rasen, Beete oder Grünflächen kommt. Klar, die Düse ist nur ein Teil vom Ganzen: Erst wenn sie mit dem richtigen Gehäuse, dem vorhandenen Wasserdruck und einer durchdachten Zonenplanung zusammenspielt, läuft alles rund.

Die Wahl der passenden Düse entscheidet, ob die Bewässerungsanlage effizient arbeitet oder ob du später mit trockenen Stellen und Wasserverschwendung kämpfst. Die nächsten Abschnitte gehen genau darauf ein: Wie funktionieren Rain Bird Düsen, worauf solltest du achten, wo passieren die klassischen Fehler? Egal ob du gerade erst einsteigst oder schon Erfahrung hast – hier findest du eine solide Grundlage für deine Entscheidung.

Planst du ein System für deinen Garten oder suchst du als Profi die passenden Komponenten für ein Projekt? Dieser Überblick hilft dir, die Vorauswahl zu treffen und spätere Korrekturen zu vermeiden. Wenn du tiefer einsteigen willst, schau doch mal bei Sirocco vorbei: www.sirocco.de oder ruf einfach durch unter (+49) 02821-7809 0.

Funktionsweise und Einsatzprinzip

Rain Bird Düsen verteilen das Wasser in einem bestimmten Muster, das sich je nach Bauform, Druck und Einstellung unterscheidet. Entscheidend ist nicht nur die Düse selbst, sondern wie sie mit Sprühgehäuse, Leitungssystem und Druck zusammenspielt. Erst wenn alles abgestimmt ist, bekommst du ein gleichmäßiges Bewässerungsbild.

Wie Sprühdüsen Wasser verteilen

Sprühdüsen erzeugen einen fächerförmigen Wasserstrahl, der sich kreisförmig, halbkreisförmig oder in einem bestimmten Sektor ausbreitet. Das Wasser tritt unter Druck durch eine geformte Öffnung und wird in feine Tropfen aufgefächert. Je nach Düsentyp entsteht entweder ein feiner Sprühnebel oder ein kräftigerer Strahl mit größeren Tropfen.

Modelle wie die HE-VAN-Serie schaffen einen besonders gleichmäßigen Niederschlag über die gesamte Wurfweite. Rotationsdüsen wie die R-VAN-Reihe arbeiten mit rotierenden Wasserstrahlen, die sich langsam über den Sektor bewegen und dabei weniger Wasser pro Minute ausbringen. Das hilft, Oberflächenabfluss auf verdichteten Böden zu vermeiden.

Unterschied zwischen Düse, Gehäuse und Regner

Die Begriffe werden oft durcheinandergebracht, meinen aber Verschiedenes. Die Düse ist das austauschbare Teil, das den Wasserstrahl formt. Das Gehäuse (oder „Body“) ist der Versenkkörper, in dem die Düse sitzt und der bündig mit dem Rasen abschließt. Der Regner ist das komplette System aus Gehäuse, Aufsteiger und Düse.

Bei Rain Bird passen die meisten Düsen auf die gängigen Sprühgehäuse. Du kannst also die Düse wechseln, wenn sich die Anforderungen in einer Zone ändern – ganz praktisch.

Typische Einsatzbereiche im Garten

Sprühdüsen sind ideal für kleinere, oft verwinkelte Rasenflächen, Vorgärten oder schmale Beete. Sie erreichen meist Wurfweiten zwischen 1,5 und 5 Metern.

Rotationsdüsen decken größere Flächen ab und sind gut für offene Rasenbereiche oder längere Grünstreifen. In der Praxis kombinieren viele Zonen beide Typen, wobei die Niederschlagsraten pro Zone zusammenpassen sollten.

Wichtige Auswahlkriterien

Die Wahl der richtigen Düse hängt im Wesentlichen von drei Dingen ab: Wurfweite, Wasserdruck und der Form der Fläche. Wer das vorher klärt, spart sich später Umbauten.

Wurfweite und Sektoreinstellung

Die Wurfweite gibt an, wie weit das Wasser reicht. Bei Rain Bird geht das von etwa 1,5 Metern bei kleinen Sprühdüsen bis über 10 Meter bei Rotationsdüsen. Die tatsächliche Reichweite hängt aber immer vom Druck ab.

Die Sektoreinstellung bestimmt den Winkel des Wasserbogens. Es gibt Fixwinkel-Düsen in 90°, 180°, 270° und 360°. Variabel einstellbare Modelle lassen sich stufenlos auf einen bestimmten Sektor einstellen. Für Ecken sind Viertelkreis-Düsen sinnvoll, für offene Flächen Vollkreis-Modelle.

Wasserdruck und Durchfluss

Der Betriebsdruck an der Düse muss im vom Hersteller empfohlenen Bereich liegen. Für viele Rain Bird Sprühdüsen sind das 1,0 bis 2,1 bar. Zu wenig Druck verkürzt die Wurfweite und führt zu ungleichmäßiger Verteilung. Zu viel Druck macht feinen Nebel, der leicht verweht.

Der Durchfluss in Litern pro Minute entscheidet, wie viele Düsen du an einer Zone betreiben kannst. Die Summe aller Durchflüsse darf die verfügbare Wassermenge nicht überschreiten. Ohne diese Berechnung geht bei der Zonenplanung schnell was schief.

Flächenform und Bepflanzung

Nicht jede Fläche ist rechteckig oder rund. Schmale Streifen, L-förmige Gärten oder Bereiche mit Hochbeeten und Hecken brauchen unterschiedliche Düsenformen. Die SQ-Serie von Rain Bird sprüht quadratisch – das spart bei rechteckigen Flächen ordentlich Wasser gegenüber Kreismustern.

Bepflanzung ist auch ein Thema: Empfindliche Stauden mögen keinen harten Strahl. Hier sind Düsen mit feinerer Tropfenverteilung besser.

Gängige Düsentypen im Vergleich

Rain Bird bietet verschiedene Düsenfamilien, die sich in Bauform, Einstellmöglichkeiten und Einsatz unterscheiden. Hier findest du die drei wichtigsten Kategorien und kannst leichter entscheiden, was zu deinem Garten passt.

Fixwinkel-Modelle

Fixwinkel-Düsen wie die MPR- und U-Serie haben einen festen Sprühwinkel. Beim Kauf wählst du zwischen Viertelkreis (90°), Halbkreis (180°), Dreiviertelkreis (270°) und Vollkreis (360°).

Vorteile:

• Einfache Installation ohne Sektoreinstellung
• Innerhalb einer Serie abgestimmte Niederschlagsraten
• Zuverlässig bei gleichbleibenden Flächenformen

Nachteile:

• Nicht flexibel bei sich ändernden Bedingungen
• Für unregelmäßige Flächen weniger geeignet

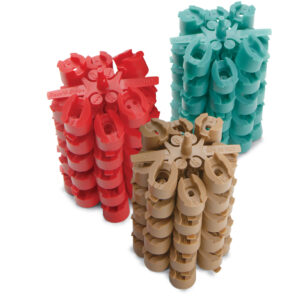

Mit MPR-Düsen kannst du Regner mit unterschiedlichem Sektor und Wurfweite auf derselben Leitung installieren, ohne dass die Niederschlagsrate durcheinandergerät.

Variabel einstellbare Ausführungen

Düsen wie die HE-VAN-Serie lassen sich stufenlos auf den gewünschten Sektor einstellen. Der Winkel wird direkt an der Düse per Hand justiert. Diese Flexibilität macht sie ideal für verwinkelte Gartenbereiche, wo Standardwinkel einfach nicht passen wollen.

HE-VAN-Düsen erreichen einen niedrigen Programmkoeffizienten von ≤ 1,6 – das heißt, sie verteilen das Wasser etwa 35 % gleichmäßiger als normale verstellbare Sprühdüsen. In der Praxis gibt’s dadurch weniger trockene Flecken.

Rotationsdüsen für größere Effizienz

Die R-VAN-Reihe arbeitet mit rotierenden, kräftigen Wasserstrahlen statt mit einem festen Sprühfächer. Die größeren Tropfen schneiden den Wind besser und reduzieren Abdrift deutlich.

Eigenschaft	Sprühdüse (MPR/HE-VAN)	Rotationsdüse (R-VAN)
Wurfweite	1,5–5 m	2,5–10+ m
Niederschlagsrate	Höher	Niedriger
Windanfälligkeit	Höher	Geringer
Laufzeit pro Zone	Kürzer	Länger
Flächenabdeckung	Klein bis mittel	Mittel bis groß

R-VAN-Düsen kannst du ganz ohne Werkzeug einstellen: Sektor und Wurfweite werden einfach per Hand angepasst. Mit nur neun verschiedenen R-VAN-Modellen deckst du schon viele Flächen ab – das spart Lagerplatz und Zeit bei der Montage.

Planung einer gleichmäßigen Bewässerung

Gleichmäßige Bewässerung ist keine Glückssache, sondern das Ergebnis durchdachter Planung. Die wichtigsten Schritte sind die richtige Regneranordnung, die Einteilung in Zonen und die Abstimmung der hydraulischen Komponenten.

Kopf-zu-Kopf-Anordnung

Das Head-to-Head-Prinzip ist die wichtigste Regel: Jeder Regner wirft Wasser bis zum nächsten Regner. So überlappen sich die Sprühbilder und es bleiben keine trockenen Stellen übrig.

In der Praxis heißt das: Hat eine Düse 4 Meter Wurfweite, sollte der Abstand zum nächsten Regner auch maximal 4 Meter betragen. Viele Fehler passieren, weil der Abstand zu groß gewählt wird, um Regner zu sparen – das Ergebnis sind dann braune Streifen im Rasen.

Zonenbildung nach Wasserbedarf

Nicht jeder Bereich im Garten braucht gleich viel Wasser. Rasen, Staudenbeete, Hecken und schattige Ecken – die Ansprüche sind ziemlich unterschiedlich. Deshalb fasst man Flächen mit ähnlichem Wasserbedarf zu einer Zone zusammen. Das macht die Steuerung einfacher und spart Wasser.

In einer Zone sollten nur Düsen mit gleicher oder zumindest ähnlicher Niederschlagsrate stecken. Sprühdüsen und Rotationsdüsen zusammen? Lieber nicht. Ihre Ausbringmengen pro Stunde unterscheiden sich zu stark – das führt fast zwangsläufig zu Über- oder Unterversorgung. Rain Bird listet die Niederschlagsraten in den technischen Datenblättern auf, das hilft beim Abgleich.

Abstimmung mit Leitungen und Ventilen

Die Leitungsgröße muss zum Gesamtdurchfluss der Zone passen. Sind die Rohre zu dünn, gibt’s Druckverluste – und an der letzten Düse kommt dann oft nur noch ein kümmerlicher Strahl raus.

Jede Zone bekommt ihr eigenes Magnetventil. Praktisch sind Ventile mit Durchflussregelung, wie Rain Bird DVF oder HVF. Damit kannst du den Druck direkt hinter dem Ventil feinjustieren. Ist der Eingangsdruck zu hoch, begrenzt du mit der Regelschraube einfach den Durchlass.

Merke: Erst die Düsen und deren Durchfluss auswählen, dann Ventile und Leitungen dimensionieren. Nicht andersherum.

Montage, Einstellung und Wartung

Selbst die beste Planung bringt wenig, wenn die Düsen falsch montiert, ungenau eingestellt oder schlecht gewartet werden. Hier ein paar Schritte, damit das System dauerhaft sauber läuft.

Korrekte Installation im System

Die Düse kommt ins Sprühgehäuse, indem du den Aufsteiger – per Hand oder mit Werkzeug – herausziehst. Bei der 5000er-Serie nimmst du das Werkzeug, steckst es in die Öffnung, drehst es um 90° und ziehst hoch. Die Düse einfach in die Basis drücken, bis sie einrastet.

Achte darauf, dass die Oberkante des Gehäuses bündig mit dem Rasen abschließt. Zu tief? Dann blockiert das Sprühbild. Zu hoch? Stolperfalle und beim Mähen schnell beschädigt. Ist mir selbst schon passiert – ärgerlich.

Feinjustierung von Radius und Sektor

Bei variablen Düsen wie der R-VAN kannst du den Sektor werkzeuglos einstellen. Einfach die Düsenoberseite in die gewünschte Richtung drehen – das legt den linken Anschlag fest. Der rechte Anschlag wird über den Einstellring justiert.

Die Reichweite lässt sich mit der Strahlstörschraube anpassen. Schraube reindrehen, dann wird der Wasserstrahl gebrochen und die Wurfweite kürzer. Aber nicht übertreiben: Mehr als 25 % Reduzierung verschlechtert die Gleichmäßigkeit deutlich.

Teste nach dem Einstellen jede Zone einzeln und schau dir das Sprühbild über den ganzen Zyklus an. Klingt aufwändig, lohnt sich aber.

Reinigung bei Verstopfungen und Verschleiß

Sand, Kalk und kleine Partikel aus dem Wasser setzen die Düsenöffnungen mit der Zeit zu. Das sieht man dann an einem schwachen oder ungleichmäßigen Sprühbild.

Zur Reinigung: Düse rausnehmen und unter fließendem Wasser spülen. Für hartnäckige Ablagerungen hilft eine weiche Bürste oder ein Zahnstocher – aber bitte keine Metallwerkzeuge, die machen die feinen Öffnungen kaputt.

Mindestens einmal pro Saison solltest du die Düsen auf Verschleiß prüfen. Sind die Öffnungen ausgefranst oder gerissen, hilft nur noch Austausch. Zum Glück kosten einzelne Düsen nicht viel und sorgen dafür, dass das ganze System effizient bleibt.

Typische Fehler und praktische Entscheidungshilfen

In der Praxis stolpert man bei Düsenauswahl und -einstellung immer wieder über dieselben Probleme. Mit ein bisschen Systematik lassen sich die meisten Fehler vermeiden.

Ungleichmäßiges Sprühbild erkennen

Ein ungleichmäßiges Sprühbild fällt oft erst nach ein paar Wochen an hellgrünen oder braunen Stellen im Rasen auf. Die Gründe sind unterschiedlich:

• Düse verdreht oder blockiert: Prüfe, ob Gras, Erde oder Mulch den Aufsteiger behindern.
• Falscher Betriebsdruck: Zu hoher Druck macht feinen Nebel, der einfach verweht. Zu niedriger Druck? Dann reicht das Wasser nicht weit genug.
• Kopf-zu-Kopf-Abstand nicht eingehalten: Lücken zwischen den Sprühbereichen sind der Klassiker für trockene Stellen.

Kleiner Tipp: Verteile ein paar leere Becher in der Zone und lass die Anlage 15 Minuten laufen. Danach siehst du an den Wasserständen sofort, wo zu viel oder zu wenig landet.

Über- und Unterversorgung vermeiden

Überversorgung verschwendet Wasser, fördert Staunässe, Pilze und Moos. Unterversorgung schwächt den Rasen und Unkraut macht sich breit.

Oft liegt’s daran, dass verschiedene Düsentypen in einer Zone gemischt werden. Sprühdüsen geben in kurzer Zeit viel Wasser ab, Rotationsdüsen brauchen länger. Laufen beide gleich lang, wird ein Bereich zu nass, der andere bleibt zu trocken.

Am besten: Sprühdüsen und Rotationsdüsen strikt in getrennte Zonen packen und die Laufzeiten individuell anpassen. Spart Ärger – und Wasser.

Wann sich welche Lösung lohnt

Welche Düse passt? Das hängt ziemlich von den Bedingungen vor Ort ab:

Situation	Empfohlene Lösung
Kleine, verwinkelte Flächen (<30 m²)	Fixwinkel-Sprühdüsen (MPR/U-Serie)
Unregelmäßige Formen, viele Hindernisse	Variabel einstellbare Düsen (HE-VAN)
Offene Rasenflächen ab 40 m²	Rotationsdüsen (R-VAN)
Schmale Rasenstreifen, Beete entlang von Wegen	Düsen mit Streifenmuster oder quadratischem Muster (SQ-Serie)
Windexponierte Lagen	R-VAN (große Tropfen, geringere Abdrift)

Oft macht’s Sinn, verschiedene Zonen mit unterschiedlichen Düsentypen zu kombinieren. Das ist zwar etwas mehr Aufwand beim Planen, aber am Ende zahlt sich das aus. Wer unsicher ist, kann sich übrigens an Profis wie Sirocco wenden – die helfen bei der Auswahl und wissen, worauf’s bei solchen Systemen ankommt.
